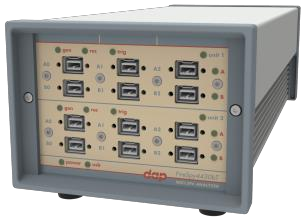

四通道1394协议分析仪

功能特性

Ø 支持IEEE 1394-2008 Beta版标准

Ø 可支持S100B-S800B传输速率

Ø 通过USB 3.0进行主机连接

Ø 板载双核667 MHz ARM处理器和可编程逻辑

Ø 10GByte 内部存储器

Ø WindowsTM操作系统的GUI和API

Ø 4个分析节点，共12个1394B端口

n 可选项1，所有端口均为有源变压器耦合端口

n 可选项2，所有端口都可以提供总线电源

Ø 强大的软件提供：

o Monitor

o Recorder

o Commander

o Scriptor

o Generator

o Filter and Trigger

o Support for AS5643, IEC61883, AV/C, SBP2, IP1394, AMI-C and

IIDC protocols

Ø 内部自检

Ø 带LabVIEWTM包装器的C/C++ API

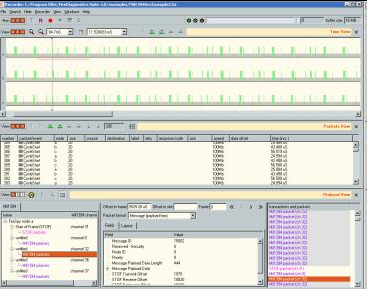

Recoder是数据流量捕获和分析的主要工具。在硬件/固件中运行所有内容，保证精确的时间测量以及可靠的数据捕获，瞬时触发和足够的内存，可保证复杂分析任务的实现。它包含多个显示视图，可以单独打开或关闭。

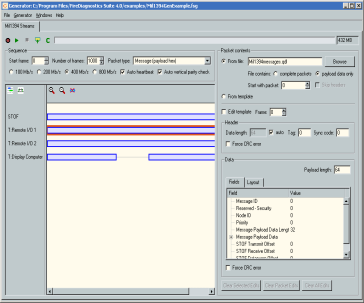

Generator优化，用于生成等时流数据包，提供最易于理解的功能集，用于插入错误、同时通道流和从存储文件定义有效载荷。


       对FireSpy的高级协议级是支持AS5643的重要组件。主要功能包括：
       ● Generation：STOF和流生成，1微秒分辨率。
       ● Verification / Calculation：计时器，垂直奇偶校验，心跳。
       ● Monitoring：异步流有效载荷字段提取

       ● Commander：可用于在基本的1394协议级别上控制FireSpy功能

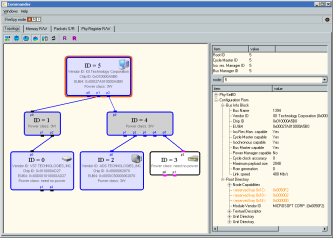

       ● Topology：实时显示当前总线拓扑，配置ROM Explorer
       ● Memory Read/Write：向远程节点的内存位置写入/读取
       ● Packet S/R：所有数据包的RX/TX，未格式化和错误的数据包。
       ● PHY Register：本地节点的PHY寄存器的R/W和远程节点的R。


       ● Scriptor：脚本器允许定义C类脚本，以控制FireSpy上的几乎所有功能，包括发送和接收数据包。它是生成单个异步数据包、异步序列以及模拟整个握手过程的首选工具。

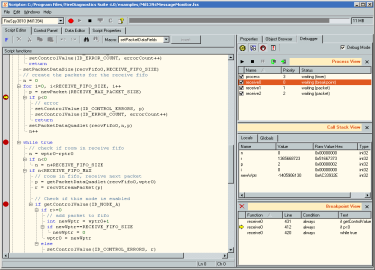

       ● Script editor：C类脚本编辑器/编译器，具有自动代码块生成、集成的调试器和浮点数据类型支持。
       ● Data editor：定义脚本可以使用的数据元素，即生成数据。

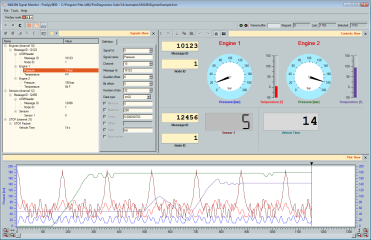

       ● Control Panel：使用不同类型的仪表（仪表、LCD、温度计等）显示数值。

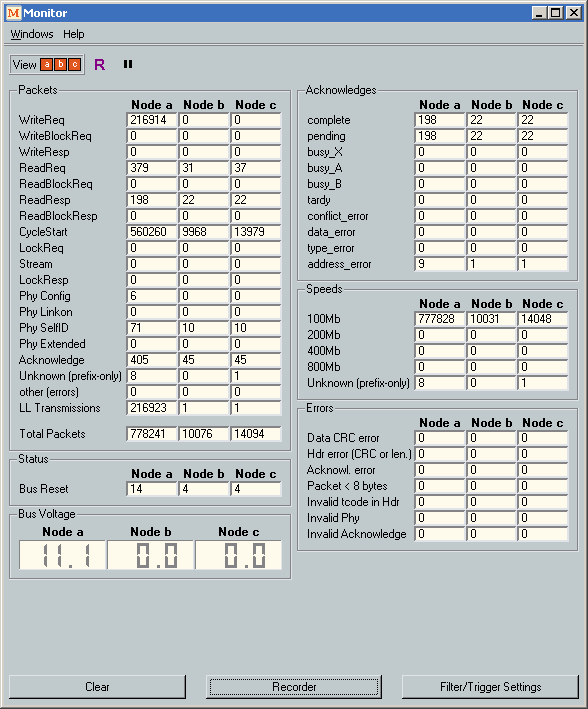

       ● Monitor：监测器可快速显示被测通道的活动，所显示的数据实时更新。
          ◆ 特定类型的数据包数量
          ◆ 特定速度的数据包数量
          ◆ 确认数据包的数量
          ◆ 错误数据包的数量
          ◆ 数据包总数
          ◆ 总线复位次数
          ◆ 通道电压测量
