产品概述

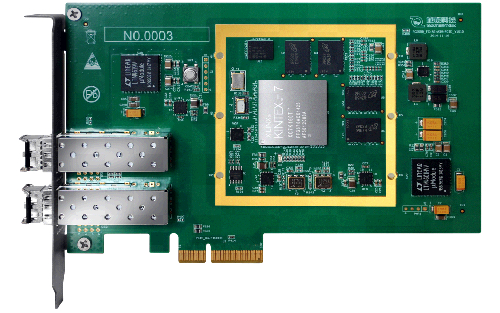

FC-AE-1553通讯卡是一套可实现FC-AE-1553通讯节点完整功能的软、硬件产品集合。遵循FC-AE-1553应用协议开发,可实现NC、NT或者NM的功能,可仿真FC-AE-1553通信节点,快速完成FC-AE-1553网络环境搭建。用户接口丰富,支持PCIe接口,提供完整API接口及使用说明,满足二次开发需求。

新建项目 (5).jpg



功能特性

▷ 提供1路FC-AE-1553冗余通讯物理接口,即光口0和光口1
▷ 遵从FC-AE-1553标准协议,支持NC、NT和NM功能;
▷ 端口传输速率支持1.0625Gbps、2.125Gbps和4.25Gbps;
▷ 支持点对点和交换式拓扑结构;
▷ 支持class3服务;
▷ 支持8个BB信用值,信用值数量1~8个可配置;
▷ 支持消息队列,队列周期、消息间隔可配置,队列最多支持512条消息,单条消息有效数据最大32KB;
▷ 支持错误重传的差错处理配置;
▷ 提供FC链路连接端口物理状态指示灯,方便判断物理连接状态;
▷ 光端口采用小型可热插拔(SFP)LC类型端口;
▷ 提供FC-AE-1553上层协议通讯API;
▷ 支持Win7/XP操作系统;
▷ 提供标准PCIe×4用户通讯接口;

典型应用

实验室FC-AE-1553仿真验证;
基于FC-AE-1553接口应用二次开发。
