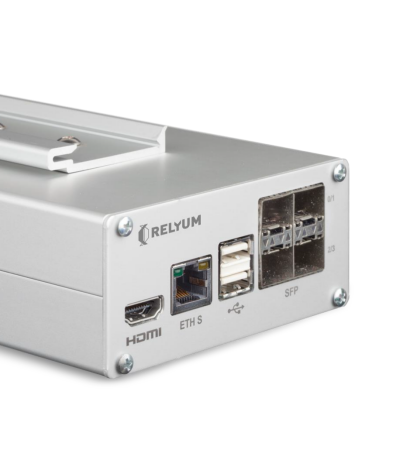

RELY-TSN-LAB TSN测试工具

产品概述


       RELY-TSN-LAB集成了IEEE802.1标准，具有亚微秒同步的新型智能设备，用于分析网段在一定应力条件下的行为。
       RELY-TSN-LAB可以通过在选定的帧中强制设置FCS（CRC）错误，来模拟网络中的浪涌条件和其他干扰，只更改检查序列的最后一位，保留帧的其余部分。

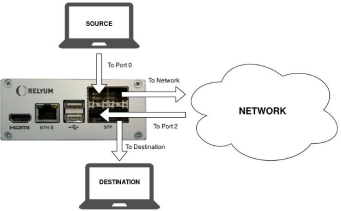

此外，该设备可以测量特定设备或网络段中的某个流量的带宽和延迟。该特性通过在数据包注入分析的网络或设备之前，以及从网络或DUT接收到数据包之后，对数据包加载硬件时间戳来实现。
      数据包的时间戳基于IEEE 802.1AS标准，在确定性网络中使用时，这是一个重要的优点。
      时间戳可以与有用的软件包信息一起存储，这些信息可以进行后处理，生成关于IEEE 802.1Qbv标准的性能结果。
      此外，设备采用Linux的操作系统并带有嵌入式的web管理器，简化配置、创建过滤器和定制工具的过程，可以满足任何客户的特定需求。

功能特性

测试工具功能
        ▶ 帧过滤方式：
            √ 目标MAC地址
            √ 源MAC地址
            √ VLAN ID
            √ VLAN优先级
            √ 自定义模式
        ▶ 可配置故障注入
        ▶ 带宽测试
        ▶ 延时测试

通信接口
        ▶ 4个10/100/1000以太网端口
        ▶ 1个千兆以太网服务端口
        ▶ 1个每秒脉冲（PPS）SMA输出
        ▶ 2个USB端口

同步性
        ▶ 支持IEEE 802.1AS标准同步
        ▶ 硬件（FPGA）时间戳

处理性能
        ▶ 采用带ARM9双核处理器的Xilinx Zynq FPGA
        ▶ 1GB DDR3 RAM内存
        ▶ Linux操作系统

加固性设计
        ▶ 无风扇设计和全金属外壳
        ▶ 冗余电源：9VDC至26VDC
        ▶ 可选PS：48VDC/125VDC
        ▶ 操作温度：-40至+70℃
        ▶ 储存温度：-40至+85℃
        ▶ 可选安装：DIN导轨

配置和管理
        ▶ SNMPv3，SSH
        ▶ 板载Web server，提供HTML5-GUI配置访问：
            √ 支持通过HTTP (S)访问
            √ 支持配置文件配置和固件更新
            √ 实时网络监控
