SAM G3 XI是新一代可调分辨率的ARINC818图像处理模块。 用户可通过模块自带的ICD配置工具快速生成自定义的ICD文件,实现单通道HDMI转ARINC818,或者ARINC818转HDM。此外,用户可依据需求存储多达15种的ICD文件到模块中,实现本地化ICD文件的切换。
应用场景:
■ 产品的自动化显示
■ 显示器开发
■ 头显仿真模拟
■ 仿真ARINC818视频图像
■ 高速高分率ARINC818视频采集
功能:
■ 快速生成新的ICD文件
■ 建立ICD文件库
■ 可移植ICD文件给我司Velocity XI、Helios XI以及其他SAM G3 XI等ARINC818系列产品
链路速率:(Gbps)
■ 1.0625 ■ 2.125 ■ 3.1875 ■ 4.25
■ 5.0 ■ 6.375 ■ 8.5 ■ 10.0*
像素格式:
■ Monochrome 8-bit
■ Monochrome 16-bit
■ Color RGB 8:8:8
■ Color RGB 5:6:5
■ YCbCr 422
HDMI输出选项:
■ XGA 1024×768 @60Hz
■ HD 1280×800 @60Hz
■ WXGA 1280×1024 @60Hz
■ SXGA+ 1400×1050 @60Hz
■ WXGA+ 1440×900 @60Hz
■ UXGA 1600×1200 @60Hz
■ HD+ 1920×1080 @60Hz
■ DWide 2560×1024 @60Hz
■ 4K 2840×2160(Reduced Blanking)@30Hz
配置:
■ XI基本款:可存储1-4种ICD文件
■ XI增强款:可存储1-15种ICD文件
*所有像素格式均可支持8.5Gbps链路速率,RGB 8:8:8可支持10.0Gbps;其他像素格式即将支持10.0Gbps,敬请关注。
SAM G3 XI 工具接口:
① GRT XI Configuration Application允许用户配置ARINC818链路中关键的视频图像参数,例如链路速率、视频图像限速格式、分辨率、帧速率、或者消隐时间等参数。
② SAM View Software Application可用上位机控制SAM G3模块。

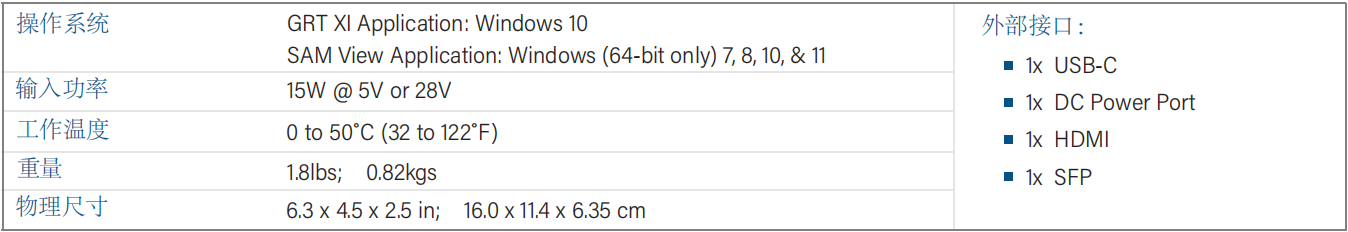

设备参数:
选型说明:
SAM G3 XI(H3X-A8)选型说明如下:
