通用健康监测与管理终端 HM2630

产品概述

HM2630系列产品是16通道通用状态监控及健康管理处理装置，提供集多参数采集、智能分析、远程管理于一体的终端解决方案，支持用户二次开发，主要用于采集被监测设备的温度、振动、电流、压力等状态信息，并可选择加装北斗模块、无线通讯模块、姿态识别模块等。

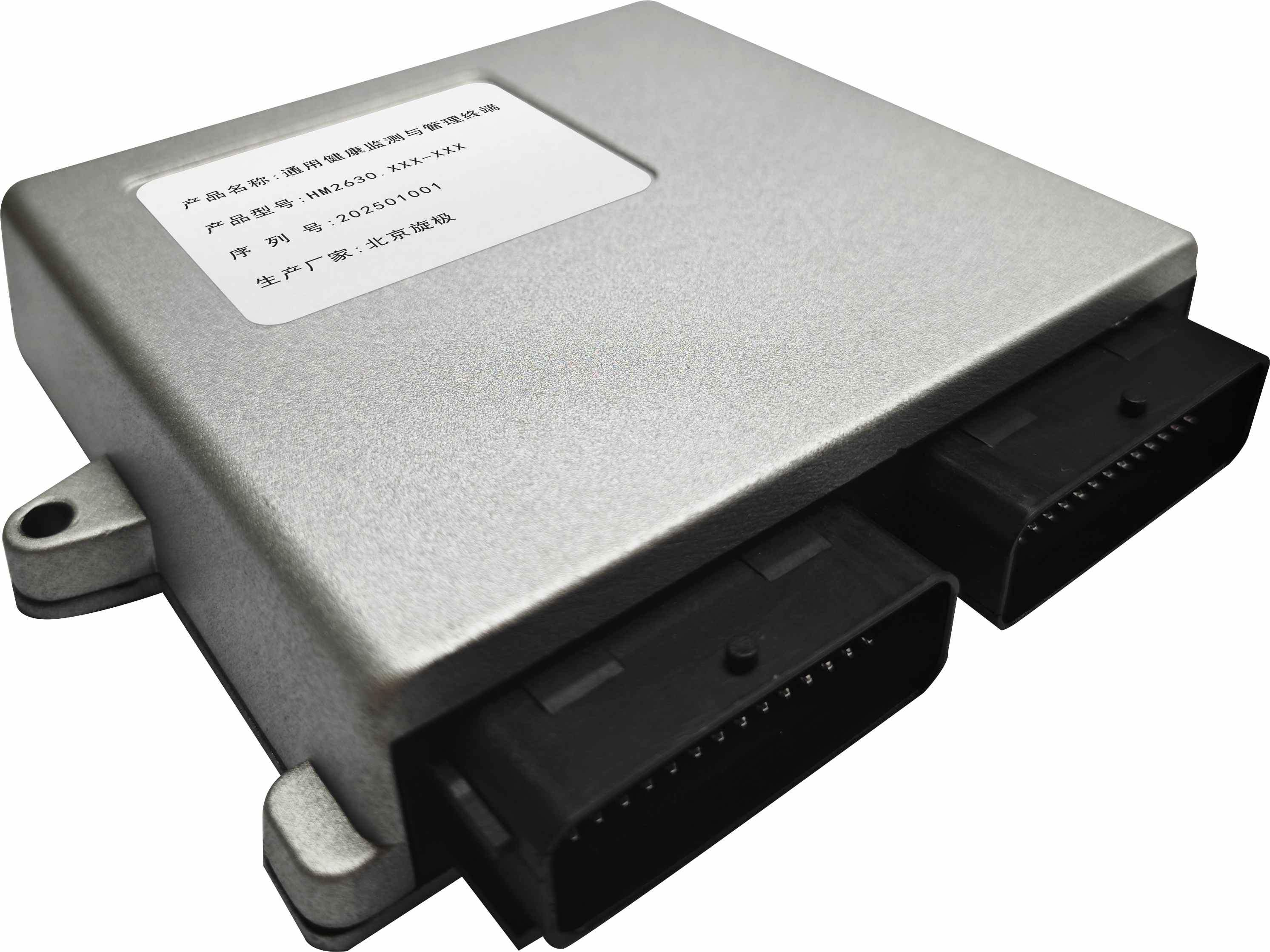

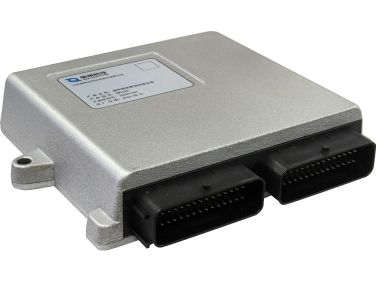

产品实物图

通用健康监测与管理终端能够实时监控目标设备的运行状态，配合健康管理软件实现状态监测、故障定位、健康评估、历史数据查询等功能，支持本地数据存储和远程数据访问上传功能，实现目标设备全生命周期的健康管理功能。

通用健康监测与管理终端具有良好的环境适应性、电磁兼容性，以及抗冲击、抗振动特性，可在高温、潮湿、电磁干扰等恶劣环境下长期稳定运行。

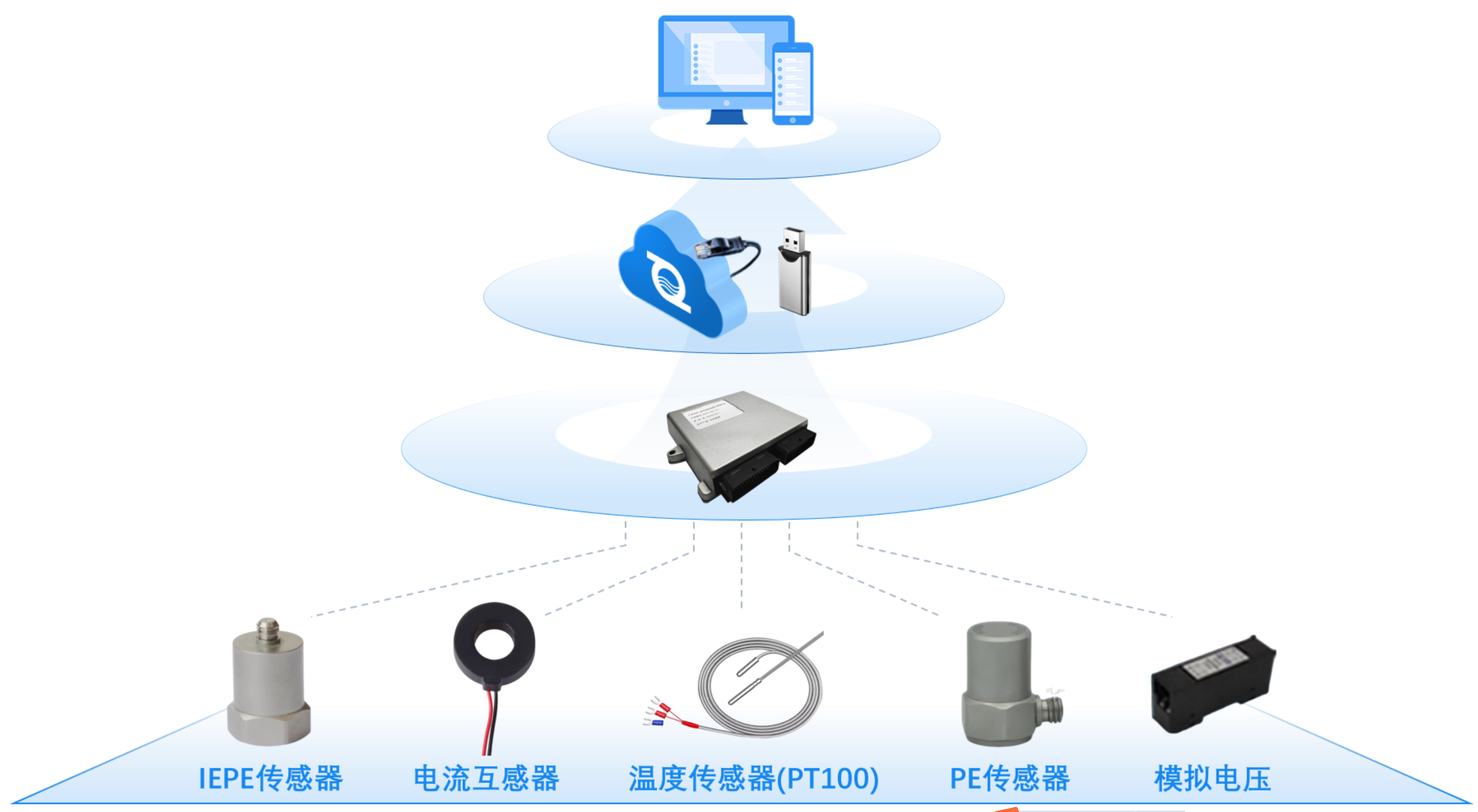

通用健康监测与管理终端应用示例

功能特性

● 二次开发功能
       基于高性能嵌入式处理平台设计，用户通过调用API接口函数，可根据需求自行开发应用软件，满足用户多样化使用需求。
● 动态信号测试功能
       支持各种动态传感器信号采集，包括：PE传感器、IEPE传感器、PT100等电阻传感器、电压或电流输出传感器等。
● 信号分析功能
       支持数据分析处理功能，包括信号滤波、量纲转换、误差补偿、特征值提取等。
● 健康管理功能
       配合上位机健康管理软件可以对往复机械、旋转机械，以及复杂系统进行健康状态评估、典型故障诊断、维修建议推送以及全生命周期健康管理。
● 告警功能
     通过配置标准软件模块，当任意原始信号、特征提取结果以及状态检测结果超出预定义的阈值时触发告警事件。
● 状态监控功能
       通过配置标准软件模块可以对预定义的状态事件（包括告警事件和正常操作事件）进行监视及记录，当预定义的事件发生时，可以按照预定义的采样率、采样间隔及采样时长对指定信号进行采集。同时，可支持自身姿态识别功能。
● 数据存储功能
       8GB系统盘与32GB数据盘物理分离，保证系统运行稳定性以及数据存储可靠性。
● 通信功能
       支持以太网、CAN、串口、USB、4G无线通讯功能，可扩展北斗及GPS定位功能。

关键技术

● 多源异构数据融合采集技术
       支持温度、振动、电流、压力、姿态等多类型传感器数据同步采集，构建设备运行状态的多维感知体系，通过精准的信号调理技术，确保数据采集的高分辨率与稳定性，实现设备健康状态的全面监测。
● 模块化可扩展架构设计
       采用标准化接口设计，支持北斗模块、无线通讯模块等功能组件灵活加装，可依据不同应用场景定制开发，满足多样化监测需求，降低二次开发成本，提升设备应用灵活性。
● 高性能实时分析处理能力
       高性能板载处理器支持先进的边缘计算算法本地部署需求，可对采集数据进行实时分析运算，快速识别设备异常状态；配合健康管理软件，实现故障的智能定位与健康评估，为设备运维提供及时、准确的决策依据。
● 双模式数据管理与传输
       支持本地大容量数据存储，确保数据安全不丢失；同时具备远程数据访问与上传功能，结合无线通讯模块，实现设备运行数据的实时云端同步，方便用户随时随地掌握设备状态。
● 高可靠性工业级防护技术
       终端集成于坚固壳体中，具备出色的环境适应性、电磁兼容性，以及抗冲击、抗振动特性，通过严格的工业级标准测试，可在高温、潮湿、电磁干扰等恶劣环境下稳定运行，保障设备全生命周期可靠监测。

运行要求

只需将本产品通过无线模块或以太网总线联网，便可使用手机或笔记本通过浏览器访问终端页面。
当无网络连接时，本产品可按照预设参数脱机工作。

硬件参数

● 电气参数

输入电压AC 220V，频率50/60Hz，功耗小于50W；输出接口包括RS485、以太网、USB等，支持多种设备连接。输出电流DC 12V，最大电流2A；具备过压、欠压、短路等多重保护机制，确保设备安全稳定运行。
