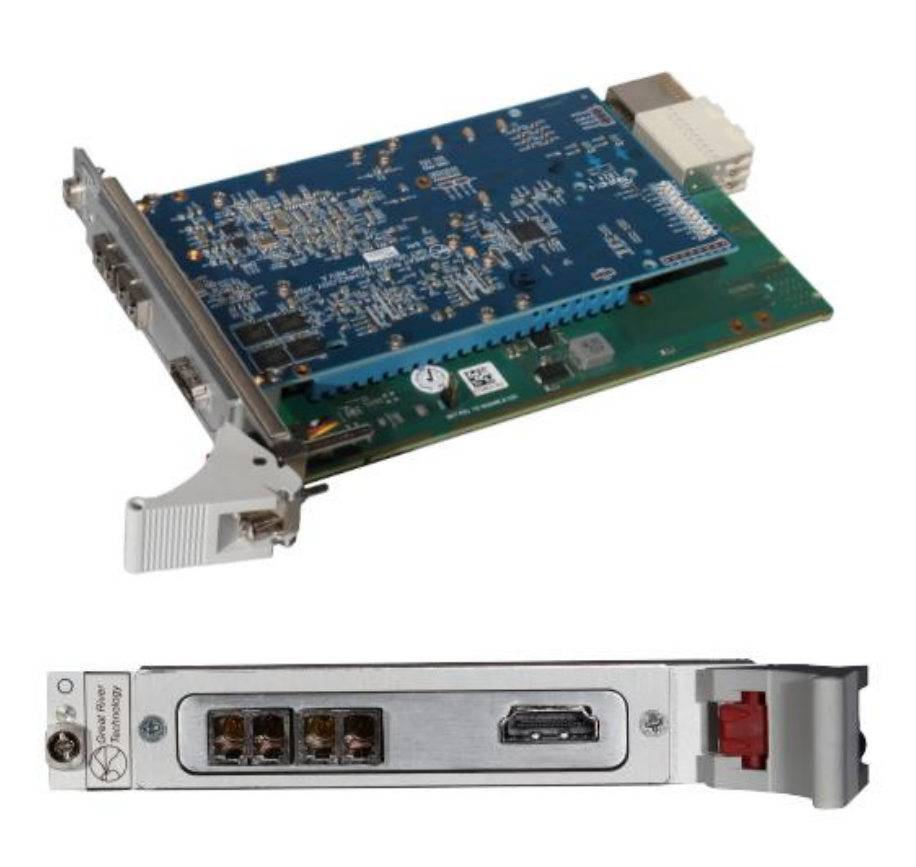

ARINC818 VELOCITY XI PXIe板卡
PXIe Velocity卡支持XI配置以及双路独立接收（Dual Independent RX）出厂配置。
PXI
Express结构形式确保了与模块化PXIe测试系统的兼容性，并且提供了适用于LabVIEW™开发的SDK，可与National
Instruments的TestStand软件集成使用。Velocity PXIe卡可根据所购买的型号，作为支持ARINC
818协议的视频接收或发送的单通道卡，或作为双通道ARINC 818接收卡使用。
借助GRT XI配置工具，用户可以快速将新生成的ARINC 818视频格式加载到硬件中。
特性
▷ 快速创建新的ARINC818视频格式
▷ 创建视频格式库
▷ 支持ARINC818协议视频的发送或接收
▷ 功能完整的测试应用程序
▷ ARINC818与HDMI信号之间的互转
▷ 支持故障注入
应用
▷ 航空电子视频
▷ 生产显示器的验收测试程序（ATP）
▷ 显示器开发
▷ 传感器阵列
▷ 座舱仿真
▷ 视频激励源
▷ Dataonly传输
▷ 双通道LAD系统高速视频录制
链接速率（Gbps）
1.0625，2.125，3.1875，4.25，5.0，6..375，8.5，10
像素格式
ColorRGB8:8:8；
ColorRGB5:6:5；
YCbCr422；
Monochrome8-bit；
Monochrome16-bit；
视频传输项
XGA 1024x768 @ 60Hz
HD 1280x720 @ 60Hz
WXGA 1280x800 @ 60Hz
SXGA 1280x1024 @ 60Hz
WXGA+ 1440x900 @ 60Hz
SXGA+ 1400x1050 @ 60Hz
UXGA 1600x1200 @ 60Hz
FHD 1920x1080 @ 60Hz
DSXGA 2560x1024 @ 60Hz
UHD 4K 3840x2160@ 30Hz
软件开发工具包
一个可选的基于Windows的软件开发工具包（SDK）支持更快速地开发实时图像与数据采集系统、摄像头与传感器仿真器、视频生成器或其他对视频处理要求较高的应用程序。该SDK支持C/C++和C#编程语言。此外，还提供可选的LabVIEW™开发SDK，无需从头创建LabVIEW™的虚拟仪器（VirtualInstruments），简化了开发流程。
VelocityXIPXIe板卡配置
▷ 单通道，带双ARINC818模块
ARINC818接收（RX）：可选择通道A（CHA）或通道B（CHB）作为接收通道
ARINC818发送（TX）：通道A（CHA）与通道B（CHB）镜像发送
ARINC818双通道采集PXIe卡
▷ 双通道ARINC818模块
ARINC818接收：CHA和CHB异步接收

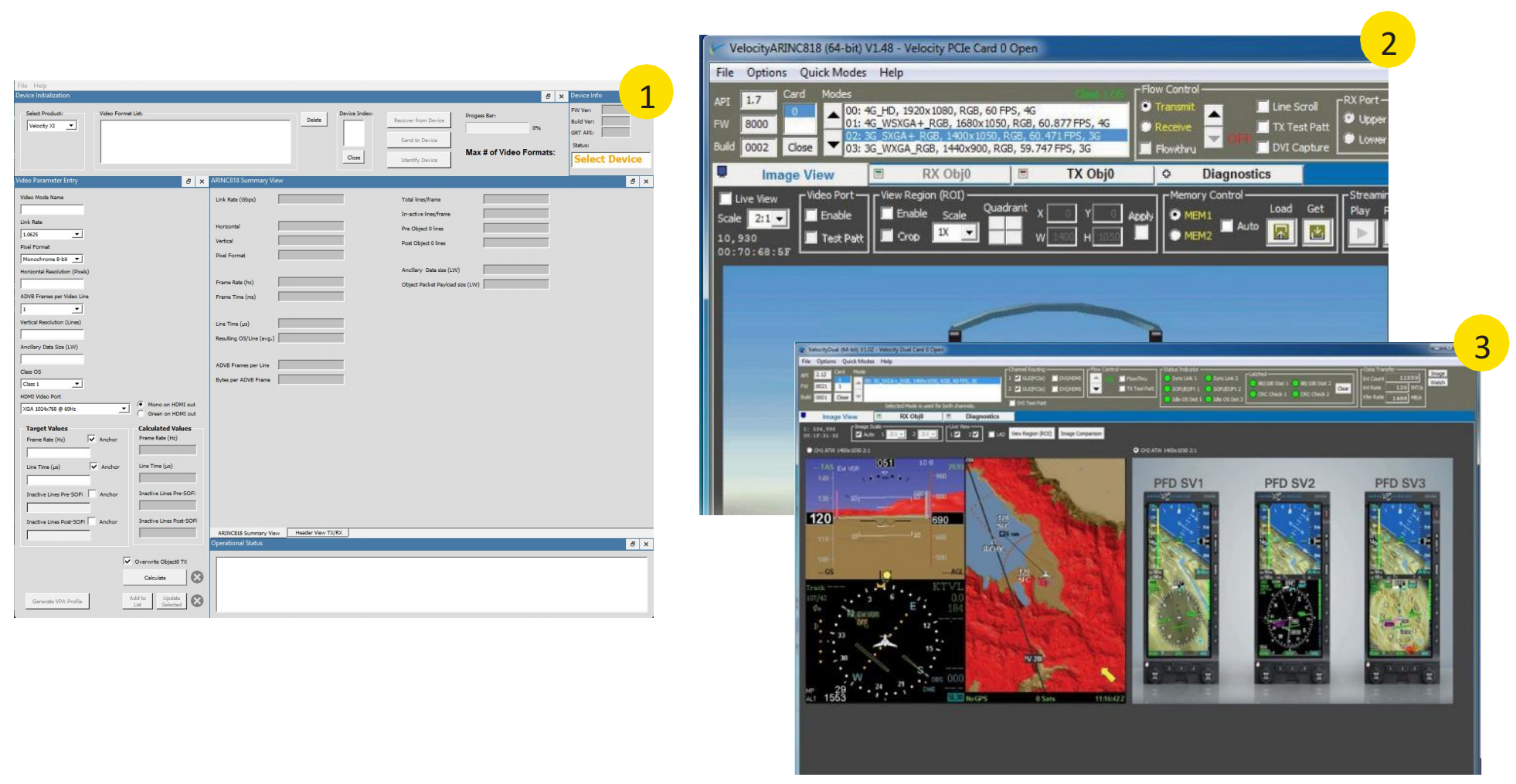

软件功能说明
1.GRTXI配置应用程序允许用户定义支持的视频格式参数组合。如需详细信息，请联系我司技术人员协助。软件可以为行、帧或垂直消隐时间参数设置优先锚定。
2.VelocityARINC818测试软件应用程序可用于查看图像、验证链路同步有效性、检测SOFi（帧开始）、EOFt（帧结束）和空闲有序集合的存在，并在出现8B/10B编码错误或CRC校验错误时提供告警提示。
3.VelocityDual测试软件应用程序采用了上文所述VelocityARINC818测试软件应用程序的图像查看和状态指示功能，并对其进行了适配以支持双通道接收。此外，用户还可以在模拟LAD显示器中查看图像。
更多详细内容请访问Great River官网：https://www.greatrivertech.com/
