MATRIX或VELOCITY卡的LabVIEW™软件开发工具包
LabVIEW版本软件二次开发包（SDK）可协助用户使用我司Matrix和Velocity板卡快速的在LabVIEW环境中搭建工程。
特性
▷ 应用程序编程接口（API），包括动态链接库（DLL）
▷ VI 示例集
▷ 完整的功能 VI 套件
▷ 示例应用程序 VI
▷ 试验模式生成能力
▷ LabVIEW™安装程序
应用
▷ 试验技术
▷ 显示器开发和测试
▷ 视频源开发和测试
上层接口
该VI库使在LabVIEW环境中开发的用户能够与我司Matrix或Velocity板卡进行数据通信。
通过简单的拖放和连线操作，即可创建虚拟仪器。
该LabVIEW™ API与板卡的基础API配合使用。在使用LabVIEW™ API之前，用户需先安装这两个组件。
用户可用API实现如下功能:
• 提供视频测试激励
• 捕获接收的视频
• 对图像执行测试
上层接口架构
底层接口
如果需要，开发人员也可以使用提供的DLL从零开始开发LabVIEW™应用程序。该DLL安装在Windows系统目录中，可供任何程序调用。
LabVIEW™ 的API所使用的DLL会连接到Matrix或Velocity卡的DLL。

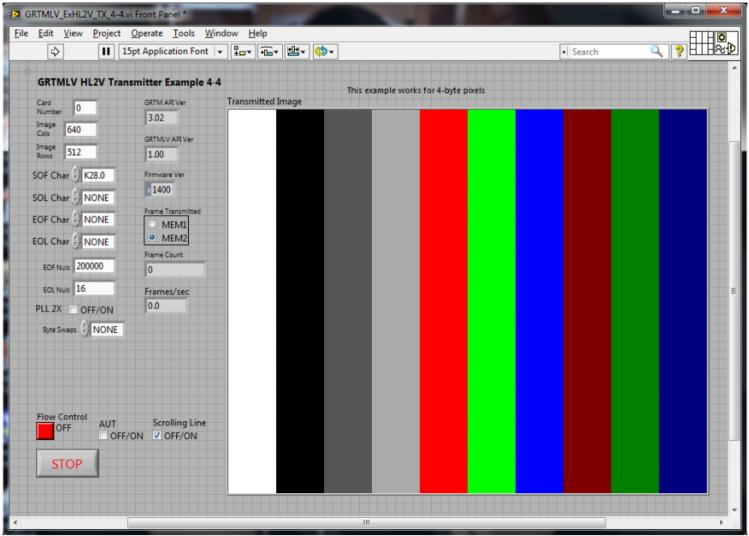

测试图像
我司提供的LabVIEW™ API包含一个图像图案生成工具，内置预定义图案。这些图案可以直接加载并使用，或通过VI进行修改，以生成更复杂的图案。

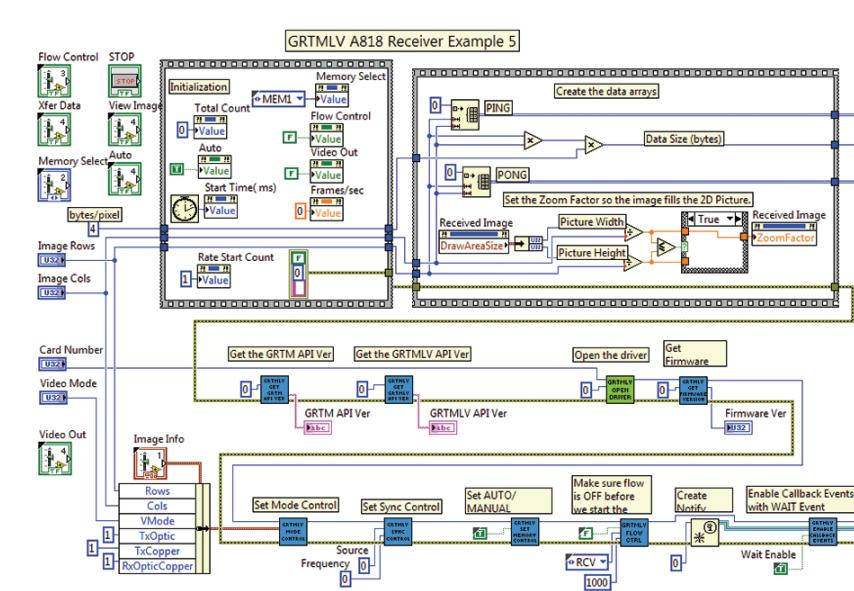

Matrix板卡的LabVIEW示例代码
注：附带的示例可快速根据系统需求进行定制。图中下半部分的蓝色和绿色方块是SDK VI，作为子VI使用，即构建应用 VI 所用的组件 VI。

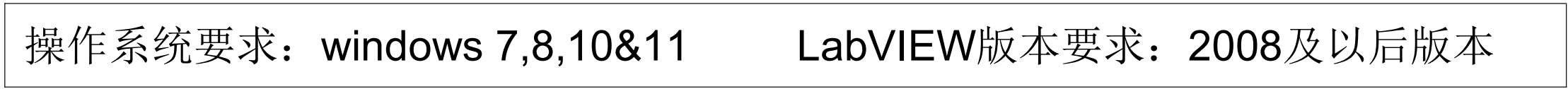

操作系统及软件版本要求

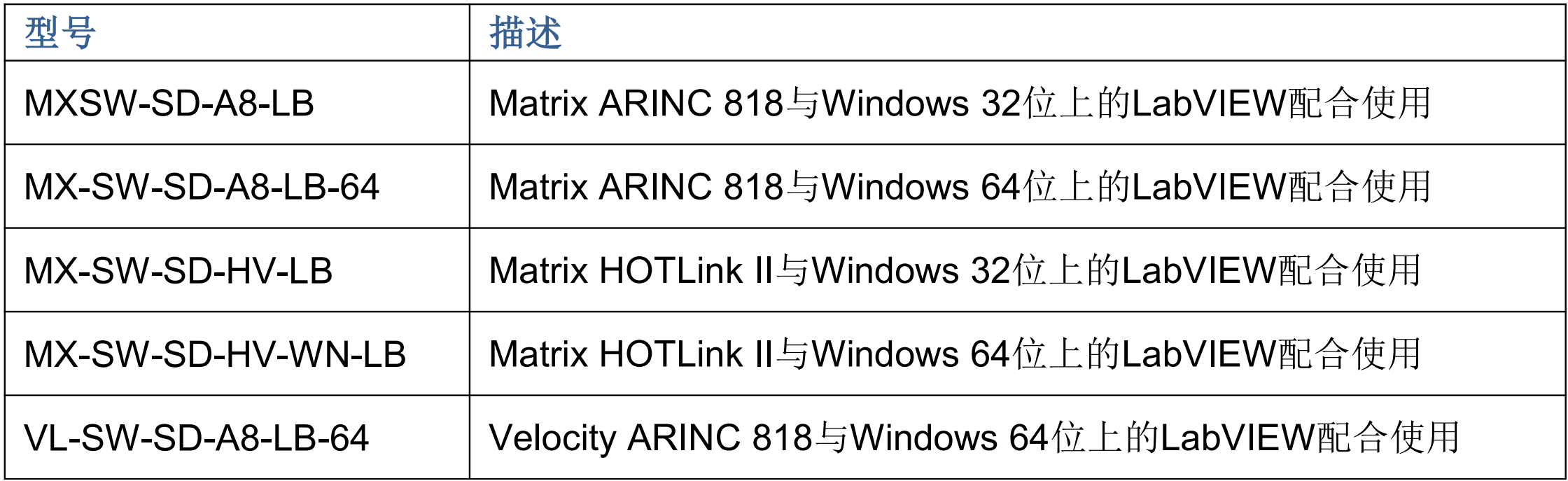

二次开发包（SDK）选型如下
LabVIEW™SDK有五个型号，分别如下：
