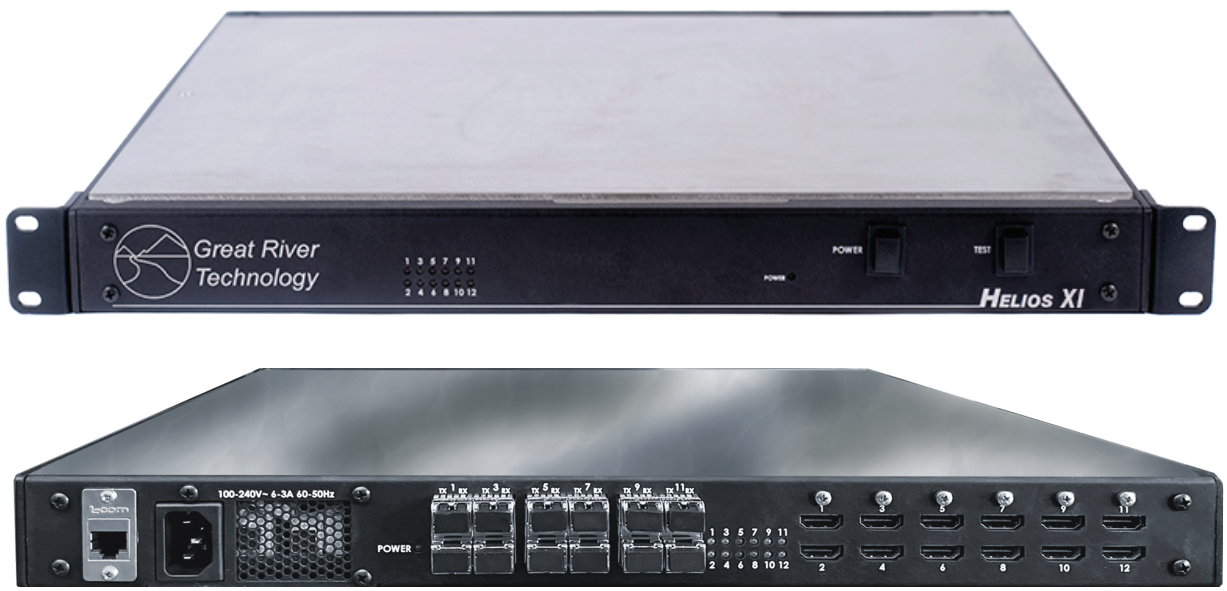

ARINC 818 信号转换设备HELIOS XI
ARINC 818 信号转换设备HELIOS XI支持多通道可调分辨率，设备可支持软件配置多种视频参数，包括但不限于视频信号转换方向、A818链路速率、分辨率和像素格式等参数。整机设备1U19寸的上架尺寸可具备高达12路的ARINC818/HDMI 信号转换通道。高度集成的接口和灵活的参数配置为用户ARINC818集成系统提供最佳的解决方案。
特性
▷ 可出厂配置4、6、8或12通道（HDMI接口最高可配6紧固型和6个标准型接口）
▷ 标配LC类型光模块
▷ 19寸1U上架尺寸，15寸深
▷ 可接受100 - 240 VAC 供电（28 VDC可选项）
▷ 具备局域网程控功能（可用C API 或者网页界面）
• 可监控通道状态
• 可控制通道的测试模式输出
应用
▷ 飞行员驾驶舱模拟器
▷ 飞行驾驶舱开发
▷ 飞行驾驶ARINC818数据记录（需与其他硬件配套使用)
▷ ARINC 818设备出厂测试
链接速率（Gbps）
1.0625，2.125，3.1875，4.25，5.0，6.375，8.5
像素格式
Color RGB 8:8:8；Color RGB 5:6:5；
Monochrome 8-bit；Monochrome 16-bit；YCbCr 422
HDMI输出分辨率
用户可在下拉菜单中选择合适的HDMI输出分辨率：
XGA 1024x768 @ 60Hz
HD 1280x720 @ 60Hz
WXGA 1280x800 @ 60Hz
SXGA 1280x1024 @ 60Hz
WXGA+ 1440x900 @ 60Hz
SXGA+ 1400x1050 @ 60Hz
UXGA 1600x1200 @ 60Hz
FHD 1920x1080 @ 60Hz
DSXGA 2560x1024 @ 60Hz
UHD 4K 3840x2160@ 30Hz

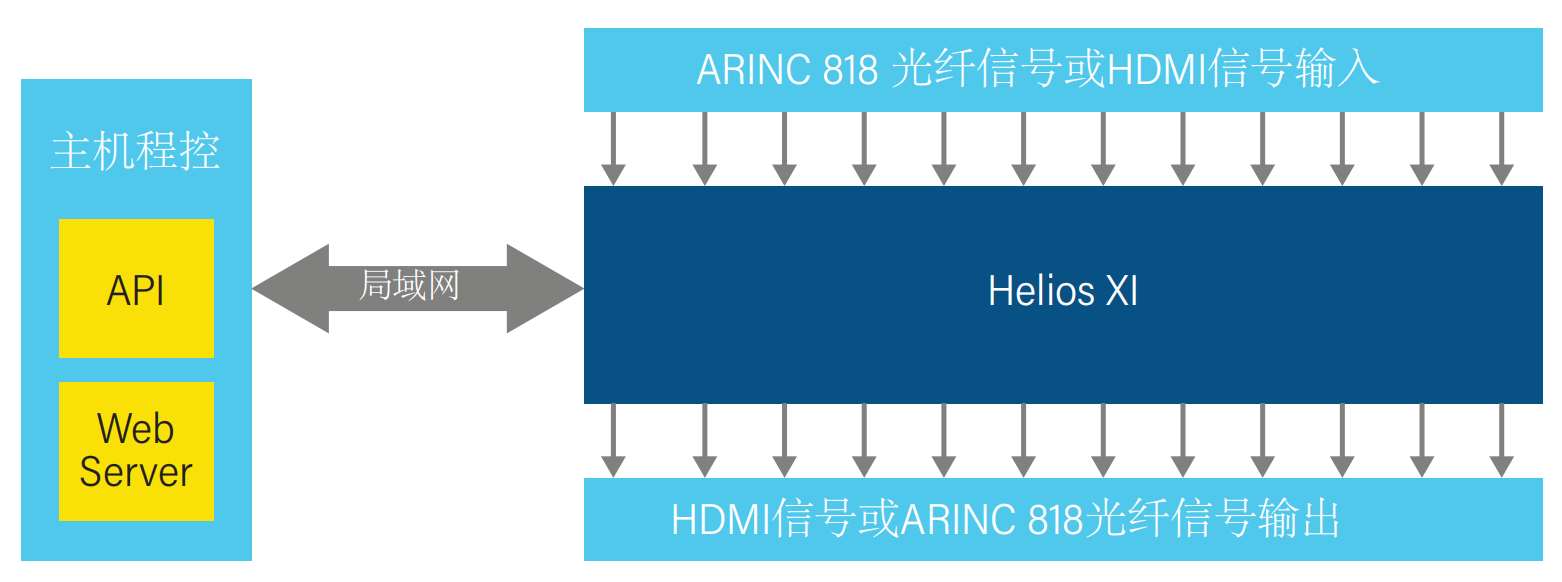

4、6、8或12通道ARINC 818 / HDMI 信号转换系统

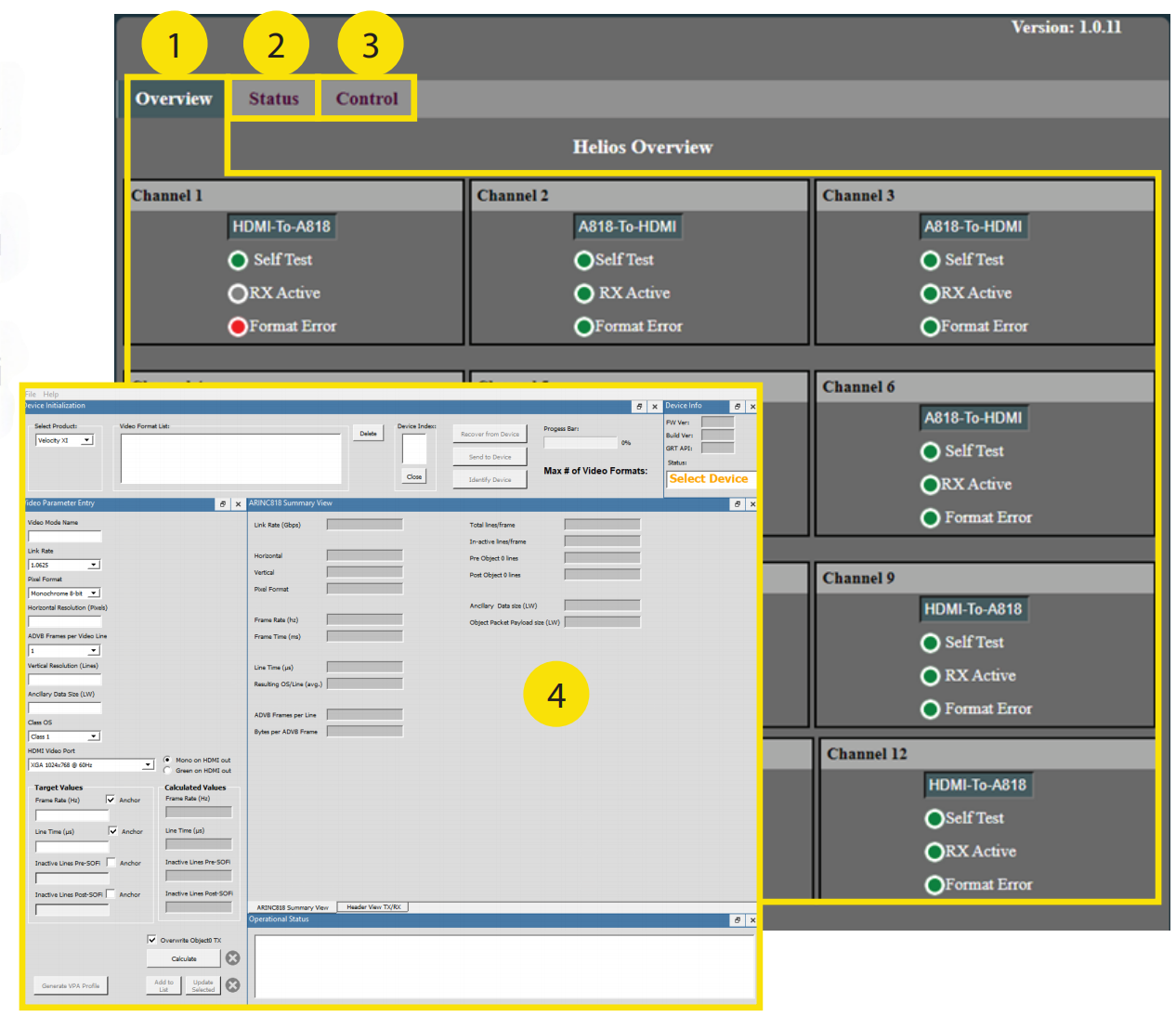

命令、控制及状态监测接口
Overview Tab分页栏显示设备信号转换方向、 Self-Test自检结果、RX Signal状态，以及用以监测每个单独通道信号格式Format Errors的指示灯。
Status Tab 分页栏显示每个单独通道的详细信息，用户可依据需求选择相应通道的展示页进行查看。
用户可通过Control Tab分页栏对设备的每个通道进行功能控制，例如Channel Overlay、Test Pattern Output、 Read and Write Registers以及Run a Built In Self Test等功能。
视频参数配置功能
强大的GRT XI Configuration Application软件功能可支持用户对设备通道设置自定义的ICD参数。

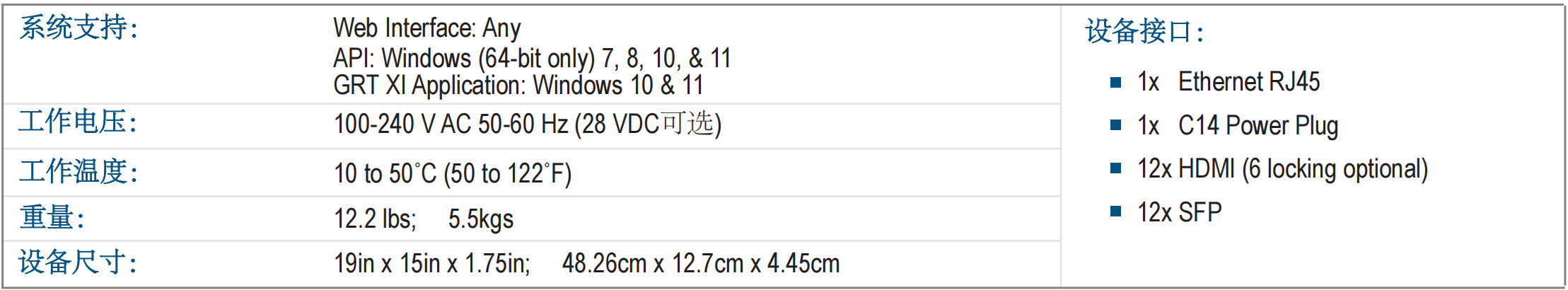

设备参数

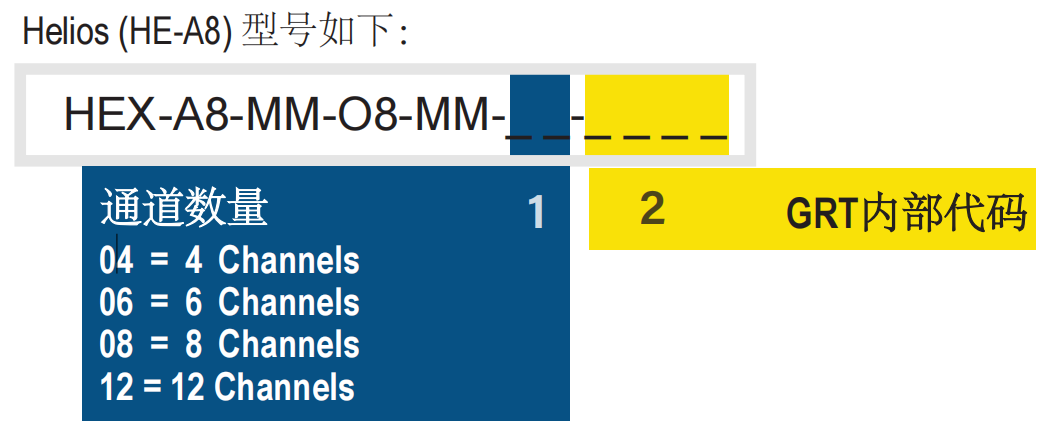

设备型号
