PMC 1394卡
产品中心 PMC 1394卡
产品概述

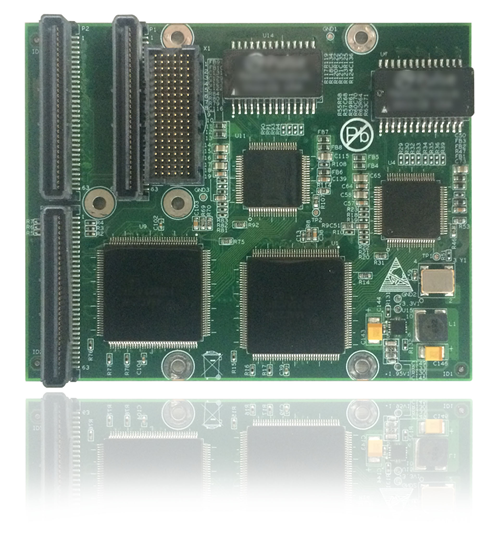

PMC1394卡通过XMC接口搭载在1394B智能测试接口箱上实现与上位机的通信,提供2路1394B通讯节点,每节点提供3个端口。




功能特性
a) 具备2个独立的IEEE1394B标准的1394B节点,每节点3个端口;
b) 符合OHCI标准,支持S100/S200/S400传输速率;
c) 对于闭环网络,物理层支持自动环检测与环断开;
d) 支持CC节点功能;
e) 具备看门狗复位功能;
f) 尺寸:143.75mm×74mm;
g) 重量:不大于80g;
h) 功耗:不大于8W。

典型应用

a) 可应用于音频、图像、照片等1394b数据的高速传输;

b) 可作为测试1394b总线及数据信号的信号激励源。
