ARINC818协议分析仪VPA III
VPA III是新一代的ARINC818协议分析仪，可全面支持ARINC818-2协议。

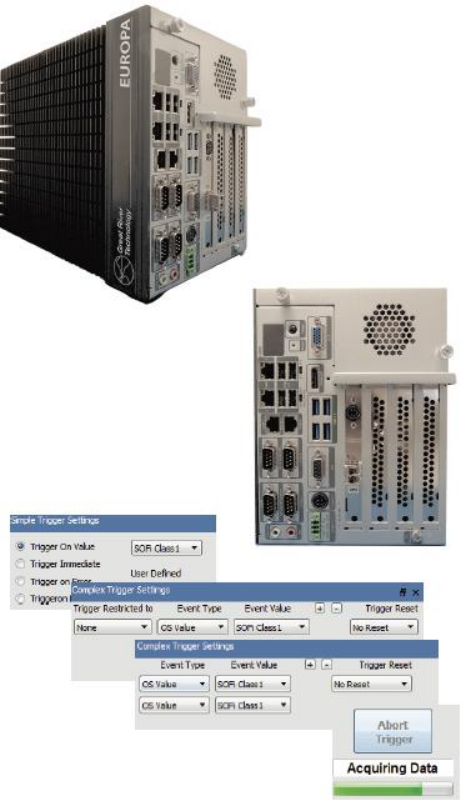

VPA III是一款专为ARINC818协议设计的集成分析系统，专用于视频链路的深度解析与验证。该系统由主机计算机、采集卡及配套分析软件组成，能够捕获ARINC 818数据流，并在多个层级（包括字节、FC帧、视频行和视频帧）上提供全面分析。此外，VPA还具备对视频行与帧时序特性的测量与评估能力。相比传统的光纤通道分析仪，VPA更加聚焦于ARINC 818协议细节，适用于高可靠性航电视频系统的开发、调试与验证工作。
特性
▷ 支持多层触发功能（最多支持3层），可在有效载荷或Object0中设置
▷ 支持触发前与触发后的数据捕获设置
▷ 支持最多4GB的原始数据跟踪捕获，具备保存与加载功能
▷ 具备可停靠的用户友好界面设计
▷ 可实时链路状态监测（如同步链路、帧起始检测）
▷ 支持视频实时预览
▷ 支持数据检索功能
▷ 具备自动错误检测机制
▷ 支持ADVB与容器头信息解码功能
▷ 具备链路状态显示
▷ 支持自定义分辨率与刷新率
应用领域
▷ 工程设计
▷ 可靠性与适航性测试
▷ 视频与协议分析
链接速率（Gbps）
1.0625，2.125，3.1875，4.25，5.0，6.375，8.5，10
像素格式
ColorRGB8:8:8；ColorRGB5:6:5；
Monochrome8-bit；Monochrome16-bit；YCbCr422

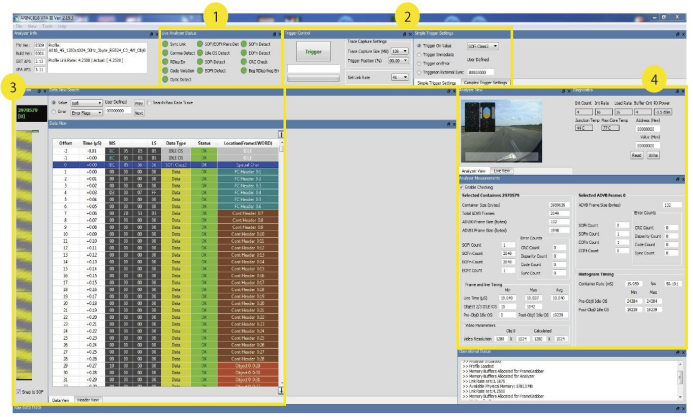

VPAIII主界面
1．通过状态指示灯确认链路同步的有效性、SOFi（帧起始）、EOFt（帧结束）以及空闲有序集（IdleOS）的存在。
2．可手动或基于特定值触发数据捕获，例如：SOFi、S0Fn、EOFt、EOFn、IdleOS；CRC错误、极性偏差、编码违规、同步链路错误，或来自外部源的触发。
3．可通过直方图块以图形方式显示捕获数据的位置。该模块指示右侧数据网格中数据的位置，并提供鼠标悬停所对应的ADVB帧的提示标签。通过“数据视图”区域详细查看原始数据，包括从数据追踪开始处的偏移量（以长字表示）、从追踪开始处或用户设定参考点开始的时间（微秒）、数据类型、错误显示方式，以及在ADVB帧中的位置与功能。
4．通过“实时预览（LiveView）”确认图像传输；分析测量项如选定容器、选定ADVB 帧、帧与行时序及视频内容；启用“检查”功能以排查ARINC818在时序、计数与统计方面的问题。
更多详细内容请访问Great River官网：https://www.greatrivertech.com/
